Щетки шлифовальные и опорные. Вкладыши шлифовальные
Равномерное распределение давления шлифовального инструмента по всей площади соприкосновения обеспечивает высокое качество обрабатываемой поверхности и значительно упрощает процесс шлифования сложных профилированных изделий.
Ваши выгоды от использования вкладышей шлифовальных,
щеток опорных и шлифовальных
Натуральное органическое волокно не создает статику и предотвращает налипание пыли
Экономия затрат на обработку за счет возможности частичной замены изношенного сегмента
Равномерный контакт шлифовального инструмента с обрабатываемым материалом
Повышенная скорость обработки и производительность
Обработка деталей сложной геометрии
Удобство и безопасность эксплуатации

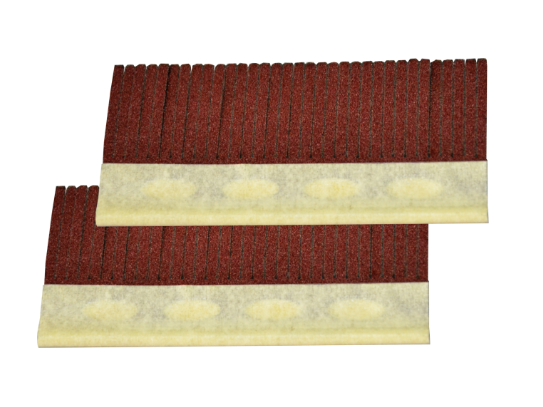

Технические характеристики вкладышей шлифовальных
Характеристики
Вкладыши шлифовальные предназначены для использования на рельефно-шлифовальных станках и шлифовальных модулях.
Позволяют производить замену абразива по мере износа без преждевременной смены опорной щетки.
Типы нарезки лепестков

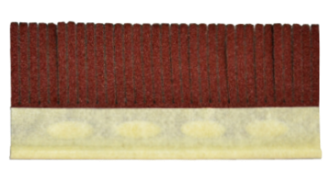

Прямая нарезка

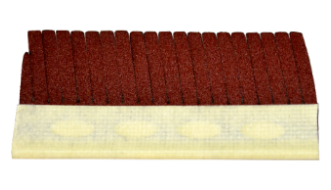

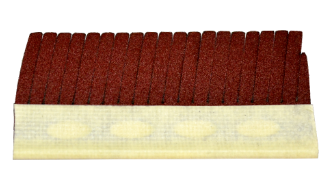

Косая нарезка

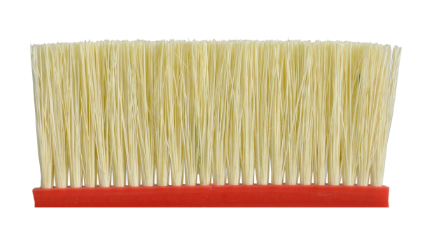

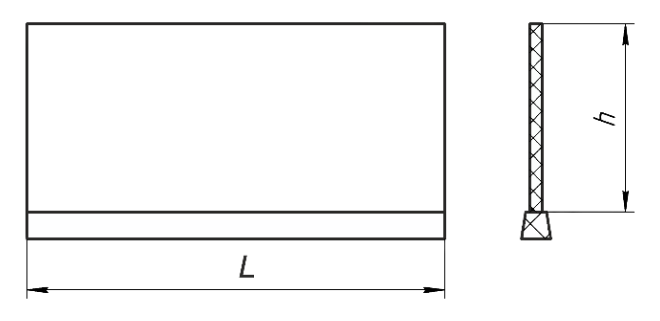

Технические характеристики щеток опорных
Характеристики
Изготавливаются из натурального волокна тампико без применения абразива.
Основное назначение - прижать вкладыш шлифовальный к заготовке и обеспечить повторение контура лепестком шлифовальной шкурки.
Используются в комплекте с вкладышами шлифовальными.
В зависимости от вида систем после вкладыша шлифовального может быть установлено от одной до трех опорных щеток. Размер варьируется по длине и высоте.
При выборе следует учитывать, что щетка опорная должна быть меньше вкладыша шлифовального не менее чем на 5 мм по высоте.
Отдельная установка позволяет легко менять как зернистость вкладышей, так и опорные щетки в зависимости от износа инструмента.

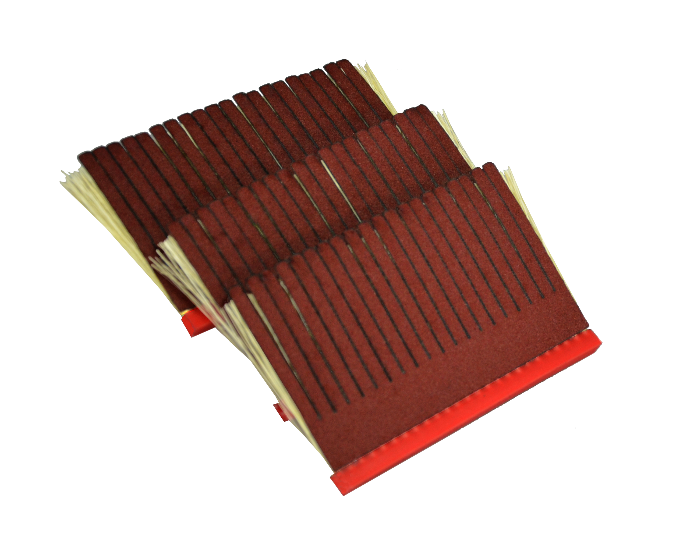

Технические характеристики щеток шлифовальных
Характеристики
Щетки шлифовальные представляют собой совмещенный сегмент из шлифовальной шкурки и опорной щетки, где абразив закрепляется непосредственно на саму щетку.
Легкая адаптация под оборудование различных размеров и широкая линейка зернистостей позволяют достичь высокого качества обработки деталей различной геометрии.
Хотите получить образец для
испытаний?
Заполните форму и менеджер свяжется с Вами.
Вкладыши шлифовальные
ВШ 100 300х50х30 3 KK10JW P180 ТУ 23.91.12-023-00223332-2022
- ВШ – вкладыш шлифовальный;
- 100 – прямой угол наклона ламелей шлифовальной шкурки;
- 300 – длина вкладыша, мм;
- 50 – высота шлифовальной шкурки, мм;
- 30 – ширина ламели шлифовальной шкурки, мм;
- 3 – условный посадочный диаметр вкладыша, мм;
- KK10JW – серия шлифовальной шкурки;
- Р180 – зернистость применяемого материала;
- ТУ 23.91.12-023-00223332-2022- нормативный документ, согласно которому изготовлено изделие.
Щетки опорные
ЩО 100х45 ТУ 32.91.19-027-00223332-2023
- ЩО – щетка опорная;
- 100 – длина щетки опорной, мм;
- 45 – высота рабочей части сизали (волокно тампико), мм;
- ТУ 32.91.19-027-00223332-2023 нормативный документ, согласно которому изготовлено изделие.
Щетки шлифовальные
ЩШ 100 200х30/35х10 KK10JW P180 ТУ 23.91.11-026-00223332-2023
- ЩШ – щетка шлифовальная;
- 100 – прямой угол наклона ламелей шлифовальной шкурки;
- 200 – длина щетки шлифовальной, мм;
- 30 – высота рабочей части сизали (волокно тампико), мм;
- 35 – высота рабочей части шлифовальной шкурки, мм;
- 10 – ширина ламели шлифовальной шкурки, мм;
- KK10JW – серия шлифовальной шкурки;
- Р180 – зернистость шлифовальной шкурки;
- ТУ 23.91.11-026-00223332-2023 нормативный документ, согласно которому изготовлено изделие.
Оборудование
| Оборудование | Фото |

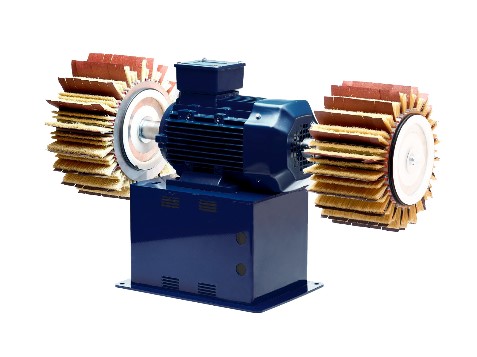

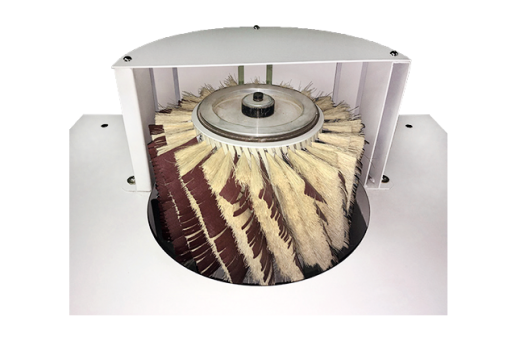

| Осцилляционный шлифовальный станок |  |

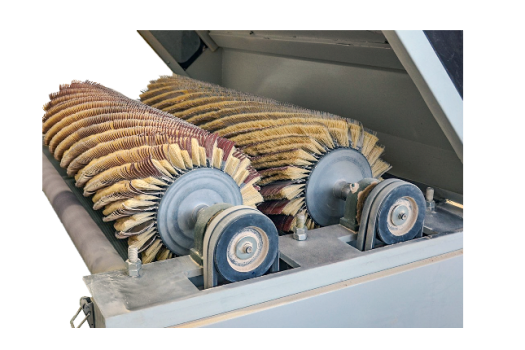

| Щеточно-шлифовальный станок |  |
| Барабанно-шлифовальный станок |  |

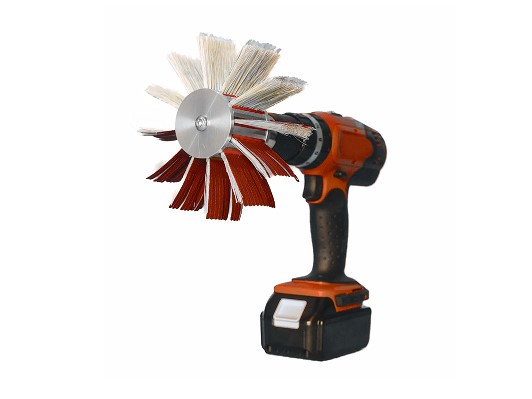

| Дрель, шуруповерт |  |
| Оборудование |
Осцилляционный шлифовальный станок |
Щеточно-шлифовальный станок |
Барабанно-шлифовальный станок |
Дрель, шуруповерт |

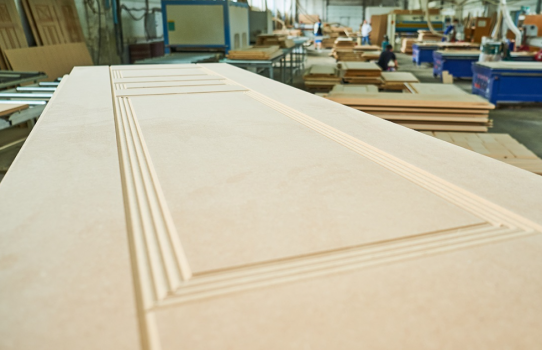

Области применения
